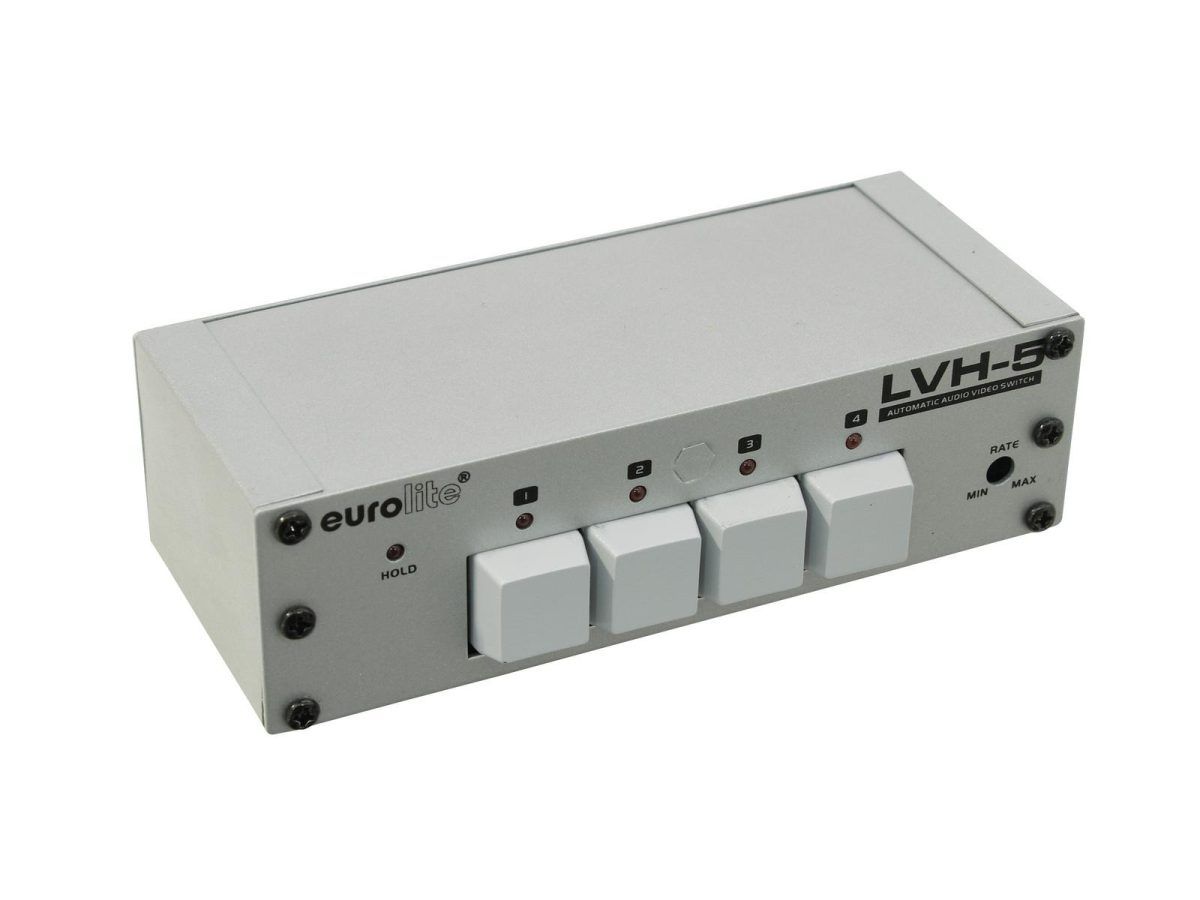

EUROLITE LVH-5 Automatic video switch Automatikus videó kapcsoló 4:1 KÉZI AV-KAPCSOLÓ 4: 1 Az LVH-5-et úgy tervezték, hogy legfeljebb négy forrásból származó videojeleket kapcsoljon át egy kimenetre. A kapcsolás automatikusan történik, és vezérlő LED-ek jelzik. A kapcsolási idő állítható. Minden csatornán kézi felülbíráló gomb található a szekvenálás mód leállításához. Minden bemenet párhuzamos kimenettel rendelkezik a bemeneti jel átviteléhez. A nyitott kollektor kimenetek lehetővé teszik más egységek vezérlését. Az Tápellátás csatlakoztatása blokkkapcsok segítségével történik. Az egység kompatibilis az NTSC és a PAL rendszerekkel.
Automatikus videokapcsoló 4: 1
- Videó automatikus váltása
- Állítható kapcsolási idő

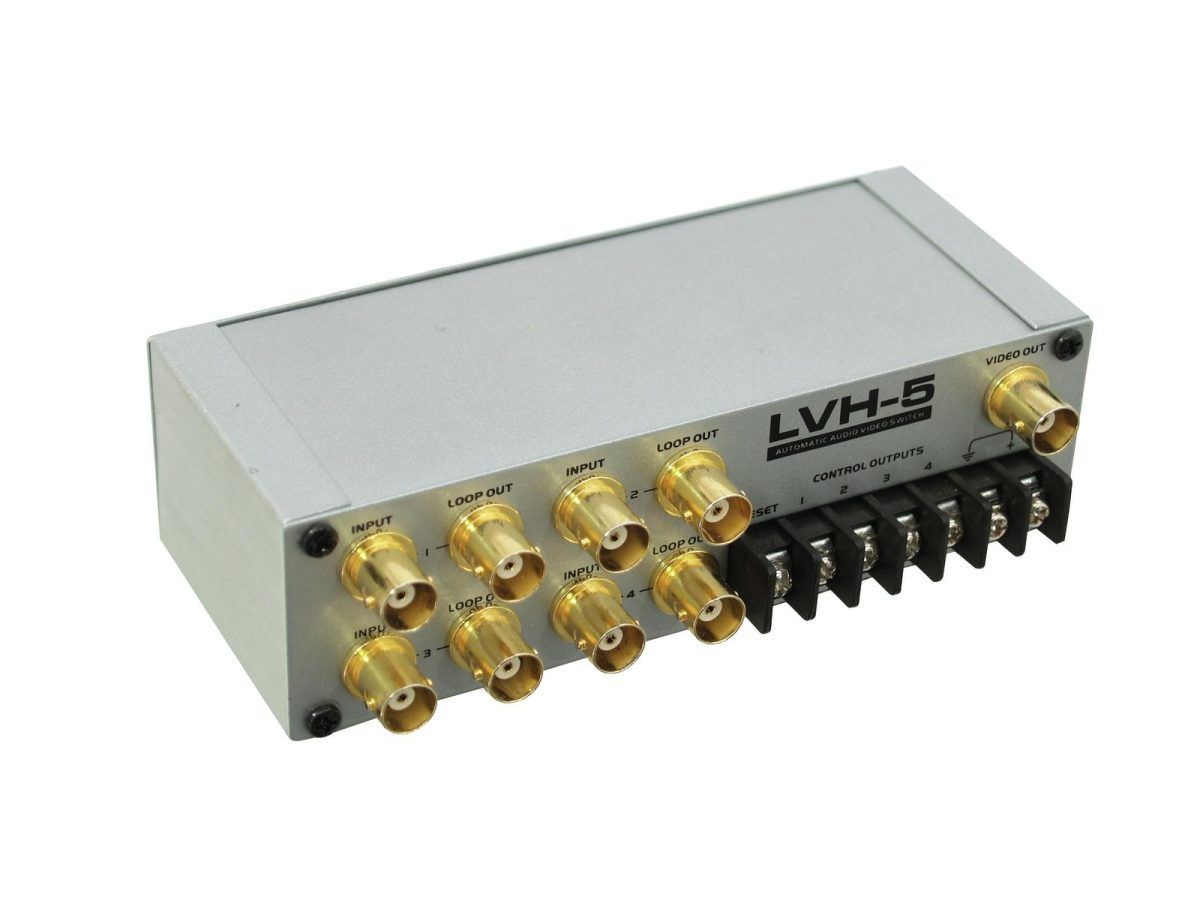

- 4 bemenet átvezető kimenettel BNC csatlakozókon keresztül
- 1 kimenet BNC csatlakozón keresztül
- Minden csatorna kézi felülbírálási gombbal és LED kijelzővel
- Nyitott kollektoros kimenetek más egységek vezérléséhez
- NTSC és PAL kompatibilis
- Rendkívül kompakt fémház
- 12-24 V DC tápegység blokk terminálok (a PSU nem tartozék)
| Tápegység: | 12-24 V DC 110 mA |
| Frekvenciatartomány: | 10 – 10000000 Hz |
| S / N arány: | > 70 dB |
| Crosstalk: | > 55 dB |
| dimenzió : | Szélesség: 14,6 cm Mélység: 7,8 cm Magasság: 4,2 cm |
| Súly: | 0,40 kg |
| 4 x video bemenet: | 5 kohm (áthidalva), 75 ohm (lezárt), BNC |
| 5 x kimenet: | 75 ohm, BNC (4 átvezető kimenet, 1 erősített kimenet) |
| 4 x nyitott kollektor kimenet: | 50 mA, blokk kapcsok |
| Nyereség: | 0 dB / 75 ohm lezárva |
| Működési jelszint: | 0,5-1 Vpp |
| Kikapcsolási csillapítás: | 65 dB |
| Differenciál fázis: | 0,3 ° ° |
